iWave 智能化全能型焊接平台

iWave 智能化全能型焊接平台代表了 Fronius 的新技术发展。为每种需求轻松配置软件方案，根据顾客自身需要的不同，iWave 可以有不同的配置，除了高质量 TIG 焊，还可以实现所有 MIG/MAG 焊接工艺，通过直流、脉冲、PMC、LSC 或 CMT 等焊接软件包任意扩展，以满足特定的需求。iWave PRO 采用了模块化的设计，且拥有丰富的焊接软件包，这使它能实现随心所欲的操作，并始终为用户提供定制化解决方案。与传统的多功能焊机不同，新的系统可实现所有 MIG/MAG 工艺的转换，以及包含所有 TIG 焊功能。无论是 TIG 焊、MIG/MAG 焊还是 MMA 焊条手工焊，iWave 300i、400i、500i 以及全功能 PRO 选项可实现完全的焊接自由，由此尽可释放所有焊接潜能。让用户能够专注于解决任何焊接挑战。

产品优势

对电弧大程度的控制

由于改进了热输入量的控制和引弧功能，使得 iWave 实现对电弧的较大程度控制，并且多可降低 71% 的引弧延迟。新的引弧模式 RPI auto 是在之前 RPIon 功能上进行了智能化升级，根据不同的电极直径对引弧过程进行了调整。包括引弧情况恶化时的调节，无需手动干预，即可实现快速且重复可靠的引弧。新开发的 CycleTIG 功能通过缩短焊接时长来实现对焊接熔池的控制，即使焊接最薄的材料也能轻松应对。同时，还能减少受热引起的变色，适于特殊要求的焊接。

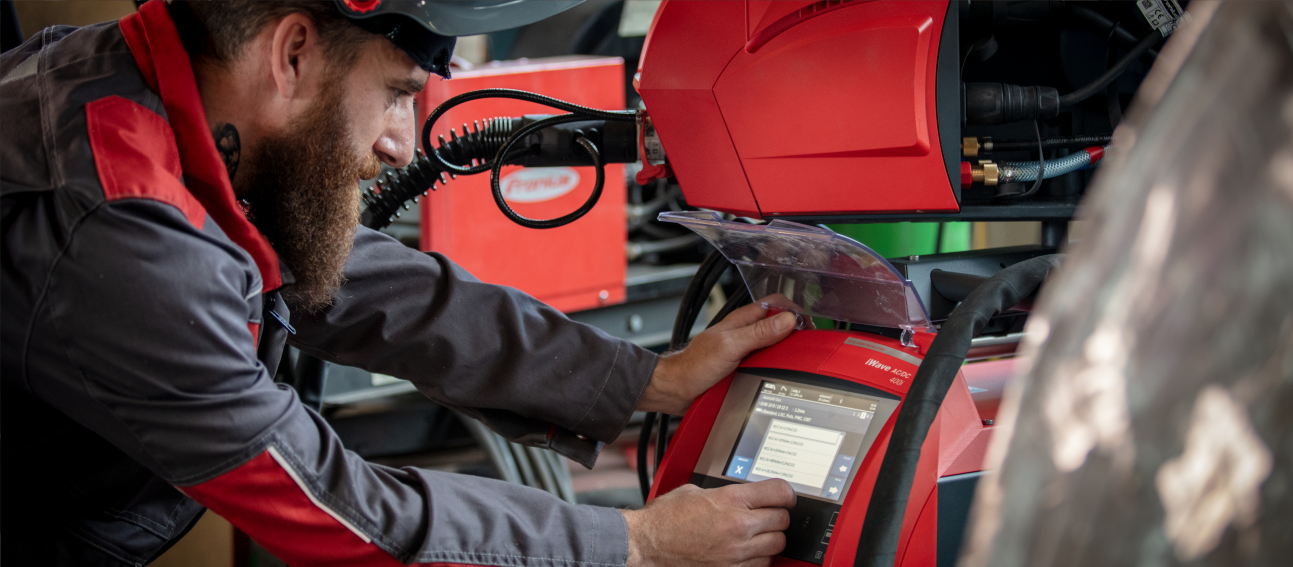

清晰直观的操作界面

图形指令和可视化引导可帮助用户快速、轻松地完成所需设置和调节，超过三十种语言的图形化动态操作引导。

多样的连接模式，为工业 4.0 准备

采用非接触式数据传输和认证，为工业 4.0 和未来的一切做好准备。iWave 支持各项重要的连接通信标准，可以通过蓝牙快速将外围设备无线连接到焊接系统，将 Vizor connect 焊接面罩连接到遥控器。也可以通过 NFC 对用户进行管理，分配权限，同时方便锁定与解锁焊机。还可以通过 WLAN 将焊接系统直接集成到网络中，方便轻松地进行固件升级更新。

节能环保，使用寿命长

iWave 是市场上首个具有实际能量 ( kJ ) 显示和分析功能的焊机，将节能环保与坚固耐用集于一身。可回收的塑料外壳和零部件可以单独维修、更换，有助于保护环境。另外，其新技术减少了电力损耗和气体消耗，从而可节约资源。

功能全面、灵活、个性化定制

iWave 全功能 PRO 系统——实现完全的焊接自由。除了所有 TIG 焊功能外，在同一台机上还可以实现所有 MIG/MAG 焊接工艺。采用模块化设计，通过直流、脉冲、PMC、LSC 或 CMT 等焊接软件包任意扩展，来以满足特定的需求。

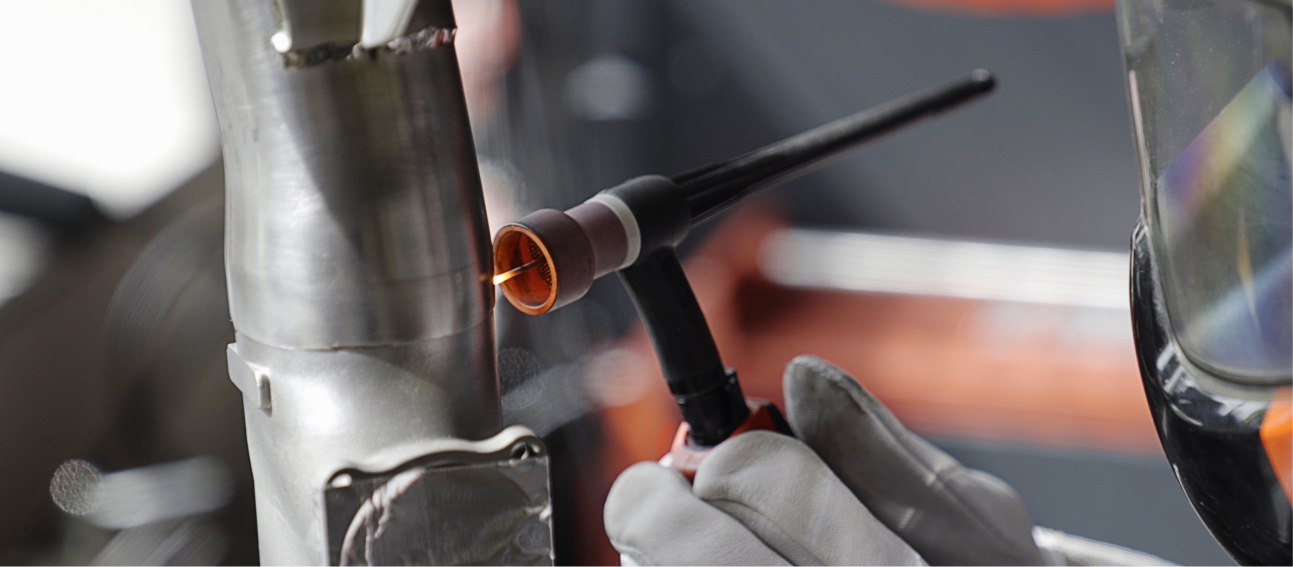

CycleTIG 功能

CycleTIG 是一种断续焊方式，把不同参数组合在一起焊接，使 TIG 焊接简单且易于操作。CycleTIG 是 DCEN（直流正接）焊的一种工艺变化。

技术亮点

① 可与脉冲焊及 TACKING（点固焊）功能结合使用。与 TACKING 功能结合使用，可轻松实现漂亮的焊缝外观。
② 由于焊接时间短，熔池易于控制，避免了熔透，不会烧穿，无论是角焊还是对接焊缝。
③ 由于“间断焊接时间”较低，“基极电流”较小或为零，“间隔时间”可以加大，因此可以控制焊接热输入。非常适合焊接薄板及补焊，譬如对边缘的焊接，如模具修复焊时可在压铸模具上焊出尖角。
④ 减少返工，也适于特殊要求的焊接。
⑤ 可对电流、时间及各种参数组合进行有效调节。CycleTIG 可以 ms（毫秒）级调节焊接脉冲值。
⑥ 新增参数：（a）间隔周期：可设置重复的周期数；（b）焊接时间：设置每个循环中实际焊接电流持续时间；（c）间隔时间：设置小电流或无电流间隔时间；（d）基值电流：设置间歇期的电流值。

工艺对比：CycleTIG vs TIG

热输入量控制

由于使用“交替周期”、“焊接时间”和“间隔时间”等参数，CycleTIG 可以精细地控制焊点能量，很容易控制熔池，避免熔池的烧穿或过热。设置的电流、时间和间隔等参数可对目标热输入量进行有效调节。

焊缝外观

由于可以精确设置电流和时间参数，并且配合 “TACKING” 、 “Pulse” 功能使用，CycleTIG 可以实现焊缝外观的高度一致性。

操作难度

由于可以有效设置电流和时间参数，并且配合 “TACKING” 功能使用，CycleTIG 可以轻松操作及培训。

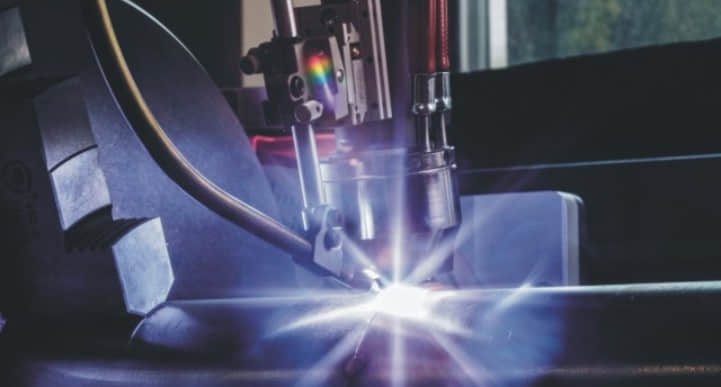

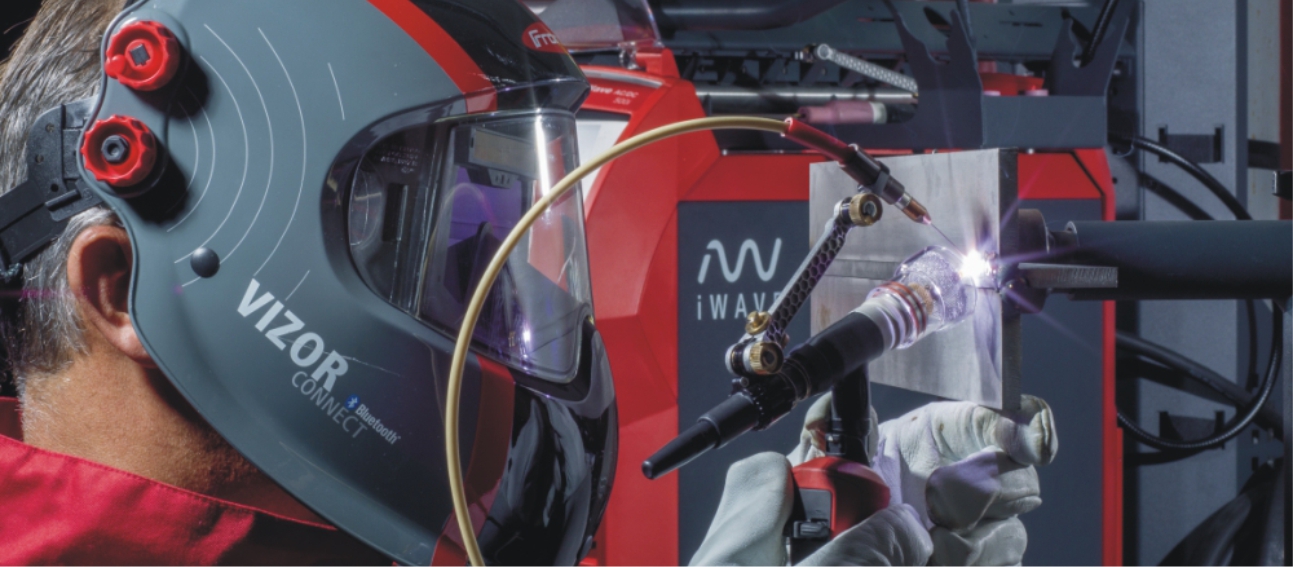

TIG DynamicWire 动态送丝控制

Fronius 推出了一种智能送丝技术—— TIG DynamicWire 动态送丝控制，可用于 Fronius iWave 焊接平台，这一创新技术的优势是智能控制。它不仅使得 TIG 焊变得更加容易，即便是新手，也可以轻松焊出高质量的 TIG 焊缝。正是因为动态焊丝控制始终能够选择正确的送丝速度，它可让工艺适应焊工，而不是让焊工来适应工艺！目前，Fronius TIG DynamicWire 动态送丝控制仅用于 iWave 300i-500i 焊接平台，对于常见的各种焊丝特性曲线，只要激活 TIG DynamicWire 焊接包后即可使用，也可以随时改装以应用于现有的 iWave 焊接平台。

为了更加简化 TIG 焊接，iWave焊接平台还配备了所有自动送丝部件——基于 SpeedNet 的智能 TIG 冷丝自动送丝机 CWF 25i、新型 CW-feeding 自动送丝焊枪系统和 TFC 快速更换钨极系统。其中，CW-feeding 自动送丝焊枪系统可轻松安装在 TIG 焊枪上，并在一次校准后保持稳定位置。如果需要更换气体喷嘴，只需将其折叠收起，然后再放回即可。

技术亮点

① 与传统的连续送丝机相比，动态送丝机的创新优势在于其自动送丝控制功能。TIG DynamicWire 能够根据焊接电流、弧长、焊枪位置和焊缝形式自动调节送丝速度，甚至自动补偿高达 30% 的工件公差。
② 在开发过程中，Fronius 总想尽可能减少焊工的操作步骤和调整工作，确保他们的工作效率。当送丝机一旦完成设置，即可保持稳定位置。使用 3D 打印的铝合金支架，重量轻，符合人体工程学，为用户提供了很大的灵活性。由于采用了全新的 TIG DynamicWire 动态送丝控制功能，避免了焊丝的机械往复抽动。
③ 一键更换钨极。
④ 自控参数设置和 TIG 协同专家程序，以及焊丝速度的主动调节可补偿偏差，确保了焊工安全，并实现了高质量焊接。

工艺对比：TIG Cold vs TIG Dynamicwire

操作难度

由于可以根据电弧和工件之间的电压自动选择正确的送丝速度，TIG DynamicWire 可以轻松操作。

V 型焊缝

只需简单的培训就可实现焊缝外观的高度一致。

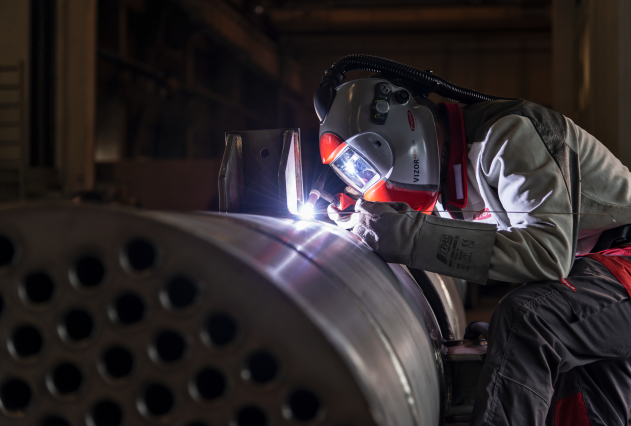

应用领域

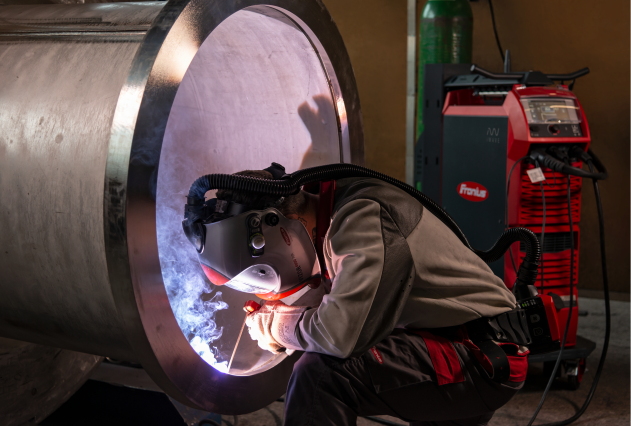

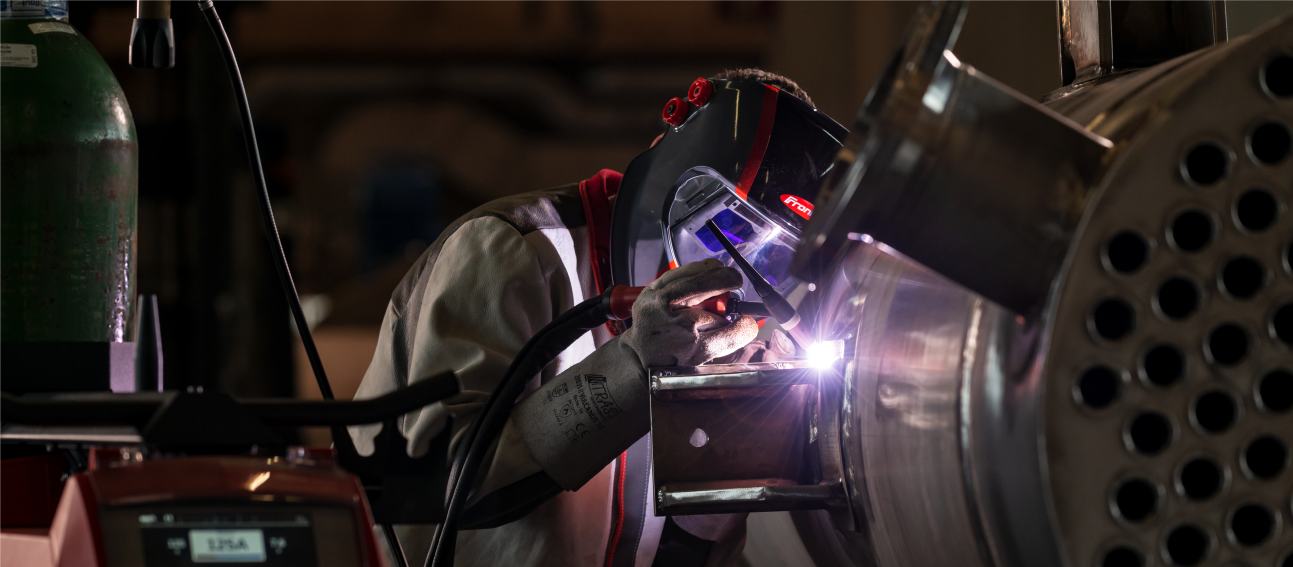

iWave 智能化全能型焊接平台适用于所有工业领域，尤其对焊接质量要求较高和有特殊要求的焊接场景。无论是金属加工业、机械工程，特别是管道和医药食品机械行业，还是航空航天、轨道交通、食品饮料生产中最苛刻的要求。以及所有需要避免气孔和受热变色的重要应用，iWave 都是很好的选择方案。

我们的解决方案

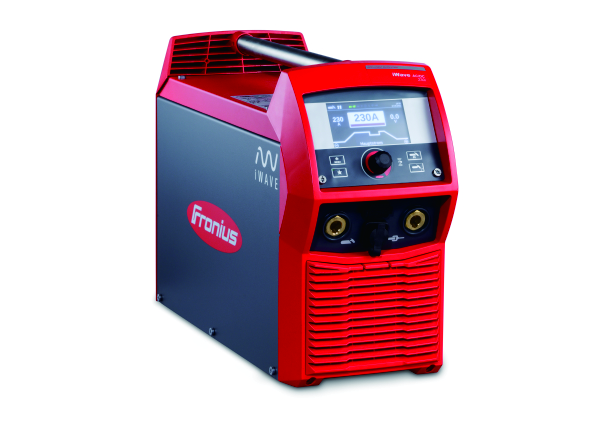

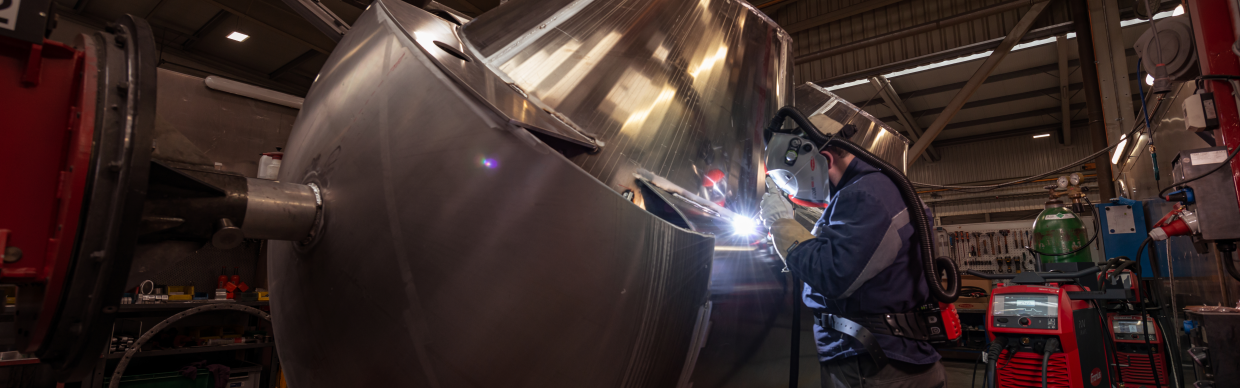

高质量的 TIG 焊

机型：iWave 190i-500i
工业应用的智能 TIG 电源保证所有可焊接材料的质量

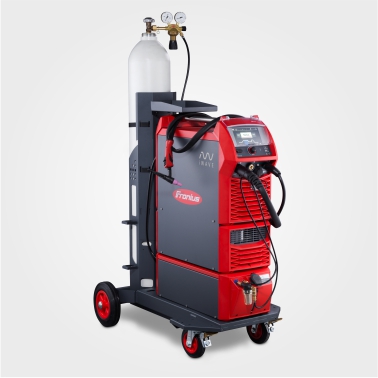

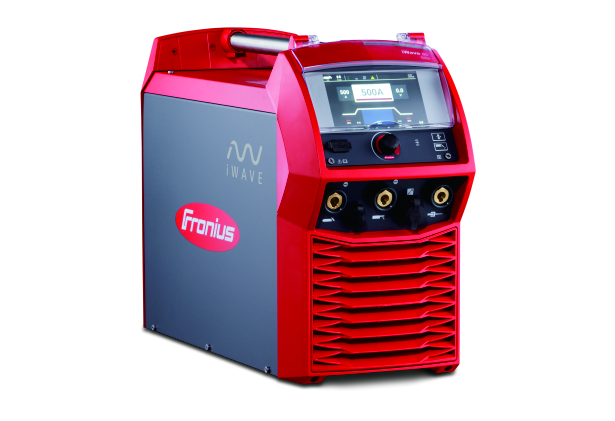

全功能 PRO

机型：iWave PRO 300i-500i
一个电源，适用于所有焊接工艺，包括 TIG（高频引弧）、MIG/MAG 到 CMT，以及 MMA

产品选型

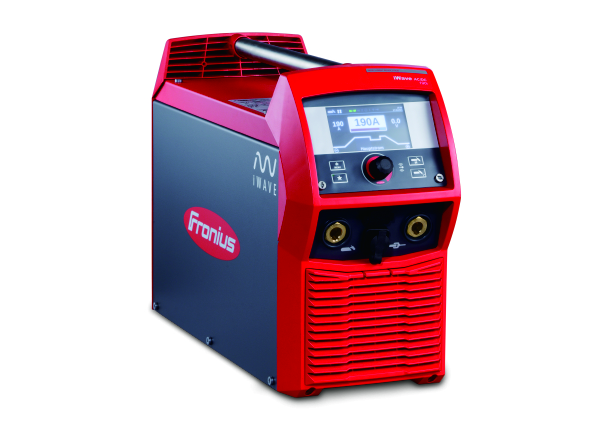

iWave 190i
iWave 230i

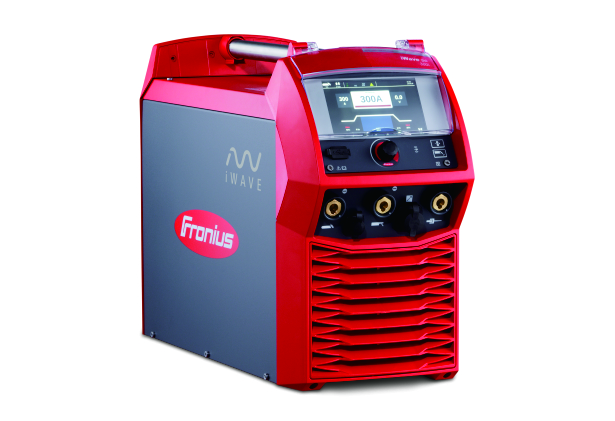

iWave 300i

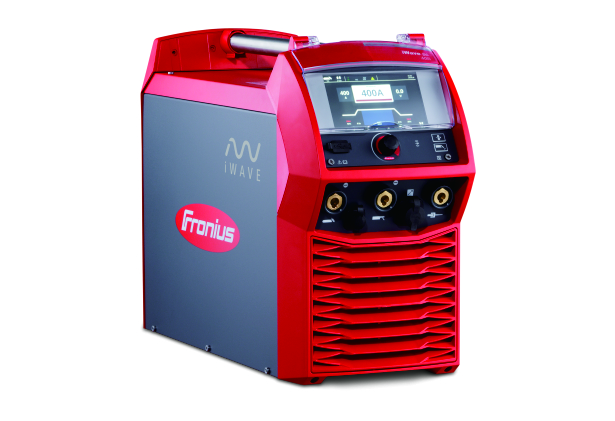

iWave 400i
iWave 500i

技术参数

iWave AC/DC

型号		iWave 190i AC/DC EF	iWave 190i AC/DC/MV/B	iWave 230i AC/DC EF	iWave 230i AC/DC/MV/B	iWave 300i AC/DC	iWave 300i AC/DC/MV/NC	iWave 400i AC/DC	iWave 400i AC/DC/MV/NC	iWave 500i AC/DC	iWave 500i AC/DC/MV/NC
重量（kg）		17.0	16.5	17.0	16.5	65.5	63.5	67.0	65.0	68.5	66.5
尺寸（长×宽×高 mm）		558/210/369	558/210/369	558/210/369	558/210/369	706/300/740	706/300/740	706/300/740	706/300/740	706/300/740	706/300/740
电源频率		50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
电源电压		1×230 V	120/230 V	1×230 V	120/230 V	3×400 V	3×200-230 V / 3×380-575 V	3×400 V	3×200-230 V / 3×380-575 V	3×400 V	3×200-230 V / 3×380-575 V
电源电压容差		+/-15%	+/-15%	+/-15%	+/-15%	+/-15%	+/-10%	+/-15%	+/-10%	+/-15%	+/-10%
暂载率	10 min/40℃ 35%d.c.	190 A	190 A（230 V） / 120 A（120 V）	230 A	230 A（230 V） / 170 A（120 V）	/	/	/	/	/	/
	10 min/40℃ 40%d.c.	/	/	/	/	300 A	300 A	400 A	400 A	500 A	500 A
	10 min/40℃ 60%d.c.	160 A	160 A（230V） / 120 A（120V）	195 A	195 A（230V） / 140 A（120V）	260 A	260 A	360 A	360 A	430 A	430 A
	10 min/40℃ 100%d.c.	140 A	140 A（230V） / 100 A（120V）	165 A	165 A（230V） / 120 A（120V）	240 A	240 A	320 A	320 A	360 A	360 A
焊接电流范围		3-190 A	3-190 A	3-230 A	3-230 A	3-300 A	3-300 A	3-400 A	3-400 A	3-500 A	3-500 A
认证标准		CE/S/CCC	CE/CSA/S	CE/S/CCC	CE/CSA/S	CE/S/CCC	CE/CSA/S/CCC	CE/S/CCC	CE/CSA/S/CCC	CE/S/CCC	CE/CSA/S/CCC
开路电压		100 V	100 V	100 V	100 V	96 V	101 V	96 V	101 V	96 V	101 V
工作电压		10.1-17.6 V	10.1-17.6 V	10.1-19.2 V	10.1-19.2 V	10.1-22.0 V	10.1-22.0 V	10.1-26.0 V	10.1-26.0 V	10.1-30.0 V	10.1-30.0 V

iWave DC

型号		iWave 230i DC EF	iWave 230i DC/MV/B	iWave 300i DC	iWave 300i DC/MV/NC	iWave 400i DC	iWave 400i DC/MV/NC	iWave 500i DC	iWave 500i DC/MV/NC
重量（kg）		16.4	15.9	40.0	38.0	41.0	39.5	43.0	41.0
尺寸（长×宽×高 mm）		558/210/369	558/210/369	706/300/510	706/300/510	706/300/510	706/300/510	706/300/510	706/300/510
电源频率		50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
电源电压		1×230 V	120/230 V	3×400 V	3×200-230 V / 3×380-575 V	3×400 V	3×200-230 V / 3×380-575 V	3×400 V	3×200-230 V / 3×380-575 V
电源电压容差		+/-15%	+/-15%	+/-15%	+/-10%	+/-15%	+/-10%	+/-15%	+/-10%
暂载率	10 min/40℃ 40%d.c.	/	/	300 A	300 A	400 A	400 A	500 A	500 A
	10 min/40℃ 45%d.c.	230 A	230 A（230V） / 170 A（120V）	/	/	/	/	/	/
	10 min/40℃ 60%d.c.	205 A	205 A（230V） / 155 A（120V）	260 A	260 A	360 A	360 A	430 A	430 A
	10 min/40℃ 100%d.c.	170 A	170 A（230V） / 130 A（120V）	240 A	240 A	320 A	320 A	360 A	360 A
焊接电流范围		3-230 A	3-230 A	3-300 A	3-300 A	3-400 A	3-400 A	3-500 A	3-500 A
认证标准		CE/S/CCC	CE/CSA/S	CE/S/CCC	CE/CSA/S/CCC	CE/S/CCC	CE/CSA/S/CCC	CE/S/CCC	CE/CSA/S/CCC
开路电压		97 V	97 V	96 V	99 V	96 V	99 V	96 V	99 V
工作电压		10.1-19.2 V	10.1-19.2 V	10.1-22.0 V	10.1-22.0 V	10.1-26.0 V	10.1-26.0 V	10.1-30.0 V	10.1-30.0 V
